鉗式功率計 3169-20, 3169-21 -
鉗式功率計 3169-20, 3169-21
- 型號3169
- 品牌HIOKI/日置
- 價格
可測量4回路的耗電量，同時測量諧波 ● 單相4回路、3相2回路時的耗電量管理，同時進行諧波分析 ● PC卡儲存數據 ● 記錄單個波形的功率 ● 模擬圖表記錄高速 D/A 輸出(3169-21)
可測量4回路的耗電量，同時測量諧波
● 單相4回路、3相2回路時的耗電量管理，同時進行諧波分析
● PC卡儲存數據
● 記錄單個波形的功率
● 模擬圖表記錄高速 D/A 輸出(3169-21)
提示: 測量電流或者功率時需要使用選件電流傳感器。請使用HIOKI正版PC卡來保存數據。
基本參數
| 接線方式 | 單相二線，單相三線，三相三線，三相四線 注意： 50 或 60 Hz,而且共用相同的電壓線 |
|---|---|
| 測量項目 | 電壓，電流，有功/無功/視在功率，功率因數，有功電能，無功電能，頻率，諧波 |
| 量程 | 電壓：150/300/600.00V AC |
| 電流：[使用9694時] 500 mA, 1/ 5 A AC [使用9695-02時] 500 mA, 1/ 5/ 10/ 50 A AC, [使用9660, 9695-03時]5/ 10/ 50/ 100 A AC [使用9661時] 5/ 10/ 50/ 100/ 500 A AC [使用9669時] 100/ 500/ 1 kA AC [使用CT9667時] 500/ 5 kA AC | |
| 有功功率：75.000W～900.0kW (根據組合電壓和電流量程) | |
| 測量方式 | 數字采樣, PLL 同步或 50/60 Hz固定時鐘 |
| 基本精度 | 電壓：±0.2% rdg. ±0.1% f.s. 電流：±0.2% rdg. ±0.1% f.s.+電流傳感器精度 有功功率：±0.2% rdg. ±0.1% f.s.+電流傳感器精度（功率因數=1） 鉗式傳感器9661：±0.3% rdg. ±0.01% f.s.（根據傳感器而不同） |
| 表示更新率 | 約2次/s（PC卡、內存存儲時；RS-232C通信時除外） |
| 數據保存間隔時間 | 標準間隔: 1/ 2/ 5/ 10/ 15/ 30 s, or 1/ 2/ 5/ 10/ 15/ 30/ 60 min 短時間隔：每1個周期/0.1/0.2/0.5 秒（僅瞬間值） |
| 頻率特性 | 基波頻率45～66Hz，到50次諧波（諧波顯示次數到40次）：±3%f.s.+測量精度 |
| 其他功能 | 錯誤接線檢查、語言選擇, 保持顯示, 設置備份, 斷電控制,鎖鍵, [僅3169-21] D/A輸出 4通道（±5 V DC f.s.) |
| 電源供應 | 100～240V AC，50/60Hz 最大30VA |
| 體積及重量 | 210寬×160高×60厚mm， 1.2kg |

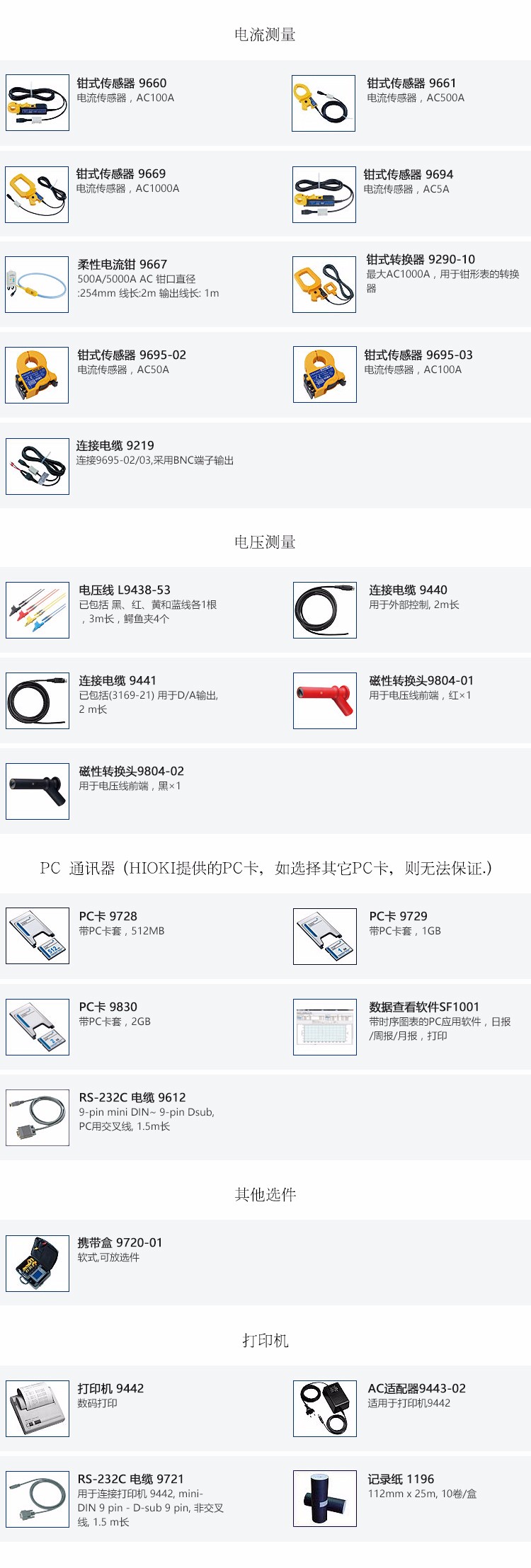

| 附件 | 電壓線 L9438-53(黑、紅、黃和藍線各1根)，電源線(1),輸入線標簽 (1), 連接電纜 9441（1）(3169-21)，說明書（1），操作指南（1） |
