CT6846 AC/DC電流探頭 -
CT6846 AC/DC電流探頭
- 型號CT6846
- 品牌HIOKI/日置
- 價格
高精度大電流，可單手一鍵開合，簡單的鉗形設計 ● 適用于環境試驗中，使用溫度范圍廣-40℃~+85℃ ● 振幅精度±0.3％，相位精度±0.1°的高精度鉗式結構 ● DC~20kHz的寬頻帶
高精度大電流，可單手一鍵開合，簡單的鉗形設計
● 適用于環境試驗中，使用溫度范圍廣-40℃~+85℃
● 振幅精度±0.3％，相位精度±0.1°的高精度鉗式結構
● DC~20kHz的寬頻帶
● 可單手進行開合操作的小巧尺寸，抗震性強的鎖鍵結構
● 和以前相比大幅降低了導體位置的影響、接近導體的影響、帶磁的影響
● 用于汽車的電池平衡測量，變頻器的轉換效率評估等

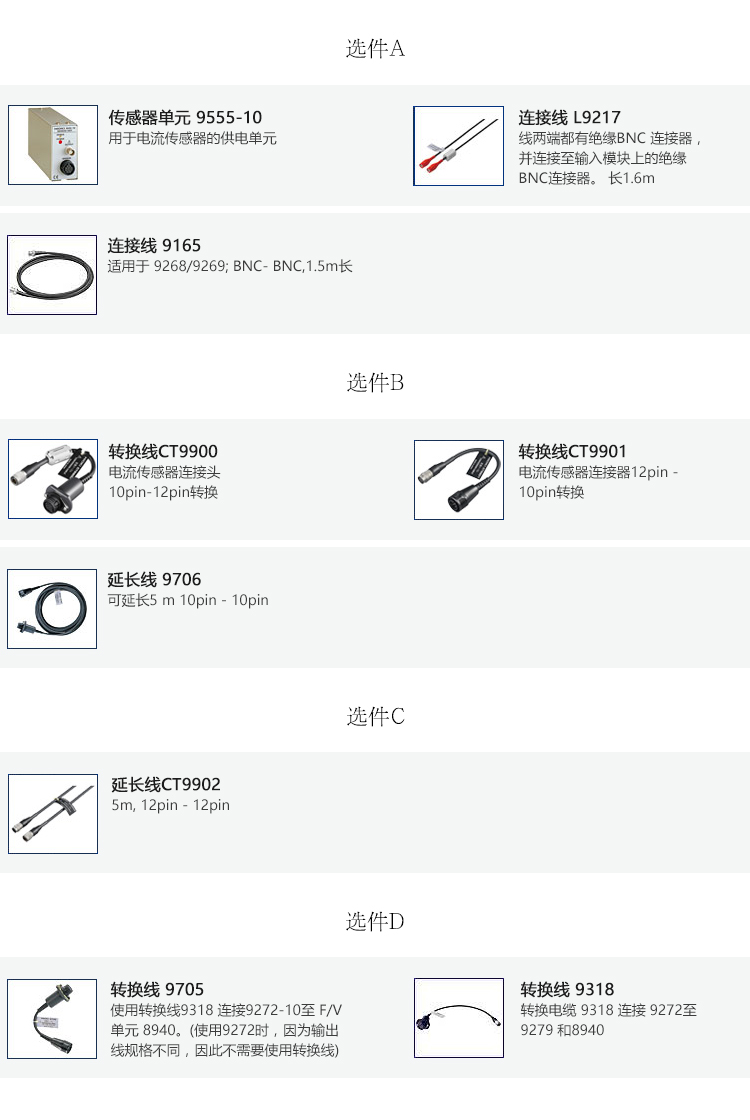

※主機無法單獨使用。連接供電電源和存儲記錄儀時需要選件9555-10。若是適用的功率計的話可以直接連接。
基本參數
（精度保證時間1年，調整后精度保證時間1年）
額定電流 | AC/DC 1000 A |
|---|---|
最大輸入電流 | 1700A，降額范圍內 |
頻率特性 | 振幅: DC~20 kHz, 相位: DC~20 kHz |
振幅/相位精度 | DC (±0.3% rdg. ±0.02% f.s.) |
消耗功率 | 7 VA以下 (1000 A/55 Hz測量, 電源±12 V時) |
輸出電壓率 | 2 mV/A ※本儀器的輸出是通過傳感器單元輸出的AC+DC電壓。請連接1 MΩ等的高輸入阻抗電壓輸入設備。 |
可測量導體直徑 | φ 50 mm以下 |
使用溫濕度范圍 | -40°C~ +85°C, 80% rh以下 (不凝結) |
電源電壓 | DC ±11 V~±15 V |
體積及重量 | 238 W × 116 H × 35 Dmm, 990 g, 線長3 m |
附件 | 使用說明書×1，標識帶×6，攜帶包×1 |
組合對應產品CT6846（-05）
對應產品/單元 | 和CT6846組合對應 | 和CT6846-05組合對應 |
| 單元 | △（組合后識別為AC/DC 500A，需要設置CT比[2]） | △（組合后別為AC/DC 500A，需要設置CT比[2]。需要轉換線CT9901） |
功率分析儀PW6001系列 | △（組合后識別為AC/DC 500A，需要設置CT比[2]。需要CT9900連接） | ○ |
用于3193-10/3193/3194 | △（組合后識別為AC/DC 500A，需要設置CT比[2]） | △（組合后識別為AC/DC500A，要設置CT比[2]。要轉換線CT9901） |
用于MR8847-01s的 | △（組合后識別為9279[額定500A]，需要設置CT比[2]。要轉換線9318） | △（組合后識別為9279[額定500A]，需要設置CT比[2]。要轉換線9318和CT9901） |
88xx s用F/V單元8940 | △（組合后識別為AC/DC500A，需要設置CT比[2]。需要轉換線9705+9318） |
