CT6844 AC/DC電流探頭 -
CT6844 AC/DC電流探頭
- 型號CT6844
- 品牌HIOKI/日置
- 價格
寬頻帶、高精度測量，分割電流傳感器500A ● 適用于環境試驗中，使用溫度范圍廣-40℃~+85℃ ● 振幅精度±0.3％，相位精度±0.1°的高精度鉗式結構 ● DC~200kHz的寬頻帶
寬頻帶、高精度測量，分割電流傳感器500A
● 適用于環境試驗中，使用溫度范圍廣-40℃~+85℃
● 振幅精度±0.3％，相位精度±0.1°的高精度鉗式結構
● DC~200kHz的寬頻帶
● 單手即可操作的小巧機身，強抗震的鎖定設計
● 和以前相比大幅降低了導體位置的影響、接近導體的影響、帶磁的影響
● 用于汽車的電池平衡測量，變頻器的轉換效率評估等

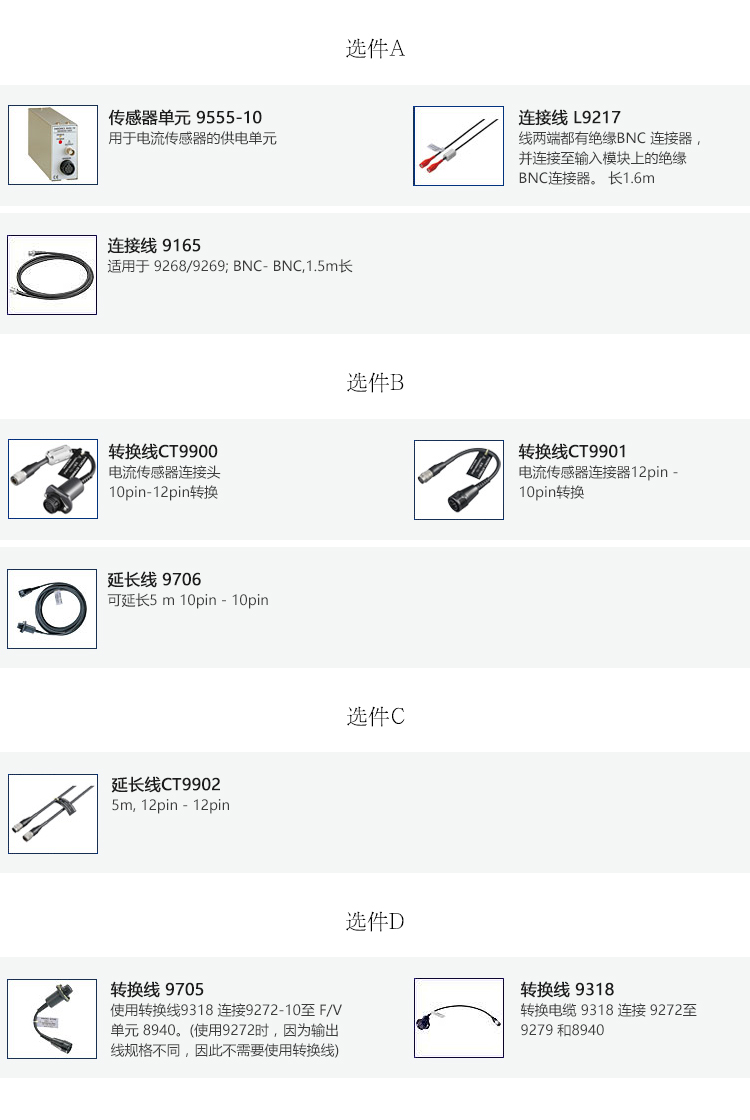

※主機無法單獨使用。連接供電電源和存儲記錄儀時需要選件9555-10。若是適用的功率計的話可以直接連接。
基本參數（精度保證期1年，調整后精度保證期1年）
| 額定電流 | AC/DC 500 A |
|---|---|
| 最大輸入電流 | DC720 A，降額范圍內 |
| 頻率特性 | 振幅: DC~200 kHz, 相位: DC~200 kHz |
| 振幅/相位精度 | DC (±0.3% rdg. ±0.02% f.s.) DC < f ≤ 100 Hz (±0.3% rdg. ±0.01% f.s. , ±0.1°) 200 kHz以下規定 |
| 消耗功率 | 7 VA以下 (500 A/55 Hz測量, 電源±12 V時) |
| 輸出電壓率 | 4 mV/A ※本儀器的輸出是通過傳感器單元9555-10輸出的AC+DC電壓。請連接1 MΩ等的高輸入阻抗電壓輸入設備。 |
| 可測量導體直徑 | φ 20 mm以下 |
| 使用溫濕度范圍 | -40°C~ +85°C, 80% rh以下 (不凝結) |
| 電源電壓 | DC ±11 V~±15 V (通過傳感器單元9555-10供電，9555-10是AC100~240 V) |
| 體積及重量 | 153 W × 67 H × 25 Dmm, 380 g, 線長3 m |
| 附件 | 使用說明書×1，標識帶×6，攜帶包×1 |
組合對應產品CT6844（-05）
| 對應產品/單元 | 和CT6844組合對應 | 和CT6844-05組合對應 |
|---|---|---|
| 功率分析儀3390 | ○ | △（需要轉換線CT9901） |
| 功率分析儀PW6001系列 | △需要CT9900連接 | ○ |
| 用于3193-10/3193/3194 單元9602 | ○（組合后識別為AC/DC500A） | △（組合后識別為AC/DC500A，需要轉換線CT9901） |
| 用于MR8847-01s的 電流單元8971 | △（組合后識別為9279[額定500A]，需要轉換線9318） 根數：和8847/MR8847-01s組合時7根 | △（組合后識別為9279[額定500A]，需要轉換線9318和CT9901） 根數：和8847/MR8847-01s組合時7根 |
| 88xx s用F/V單元8940 | △（組合后識別為AC/DC500A，需要轉換線9705+9318） |
